高性能
· 门架采用进口型材，机构坚固耐用。
· 双起升油缸设计，精确保证货叉的起升和下降平稳；独特的宽视野门架设计大大减少操作过程中的视野死角。
· 起升缸底部安装防爆阀，即使油管爆裂，门架也不会快速下降。
· 世界一流的液压站，低噪音，低振动，密封性强，确保起升下降速度平稳可靠。
· 交流驱动系统使整车反应更迅速，运行更平稳，电瓶使用寿命更长；铝制外壳散热性好，电机使用寿命更长;具有再生制动、反向制动及多种参数可调功能，使整车在不同的作业环境下保持最佳状态。
· 精确的电子限位开关，准确控制最大起升高度，防止对电机造成损害。
· 车内线路采用尼龙编织套管，布线整洁且抗腐蚀、抗油污、不易折断；
· 易维护
· 计时器和电量表显示为标配，方便提醒操作者适时充电。
· 交流驱动电机，元碳刷，大大减少维护成本。
· 立式电机使检测、维修更加便捷、性能大优于横置式电机。
· 一体式微动开关设计，更换简易。
· 车体后盖易开启，方便电池和车身维护。
· 控制器采用自我诊断系统，解决故障更方便。
· 操作更安全，更方便
· 紧急反向行驶功能和紧急断电开关使操作更安全。
· 人性化的护臂结构，使护臂的开闭操作极为容易，并且具备较强的抗撞击力，真正起到护臂作用；带有减震功能的可折叠踏板，可减轻操作者的疲劳。
· 人机化设计的控制手柄，提高驾驶舒适性。
· 带电子助力转向系统，操作更轻松，转向更灵活。

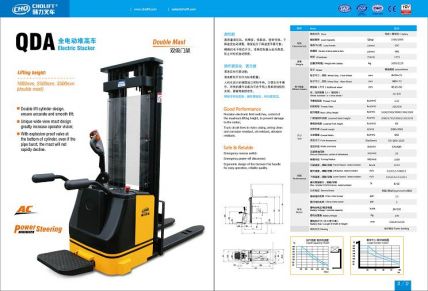

型号
|
Model
|
|
QDA
|
特性
Identification
|
驱动方式Drive type
|
电动(蓄电池)battery
|
驾驶方式 Operation type
|
站驾Standing
|
额定载荷Load capacity
|
Q(kg)
|
1000/1500
|
载荷中心距Load center
|
c(mm)
|
500
|
前悬距Center of drive axle to fork
|
x(mm)
|
780
|
轮距Wheelbase
|
y(mm)
|
1335
|
重量weight
|
自重(带电瓶)Weight with battery
|
kg
|
800/900
|
尺寸
Wheels chassis
|
起升高度Lifting height
|
h 3(mm)
|
2500/3000/3300/3600
|
降低时高度Lowered height
|
h 13(mm)
|
85
|
总体长度Overall length
|
l 1(mm)
|
2000/2050
|
货叉尺寸Fork dimensions
|
s/e/l(mm)
|
55x185x1150(1200)
|
货叉外宽Width over forks
|
b 5(mm)
|
540/685
|
叉腿离地间隙
Ground Clearance,center of wheelbase
|
m2(mm)
|
25
|
通道宽度，托盘1000x1200
Aisle width for pallets 1000X1200 crossways
|
Ast(mm)
|
2420
|
转弯半径Turning radius
|
Wa(mm)
|
1580
|
车体宽度Overall Width
|
b1(mm)
|
850
|
通道宽度，托盘800x1200Aisle width for pallets 800X1200 lengthways
|
Ast(mm)
|
2360
|
|
作业时整车最大高度Extended Mast Height
|
h4(mm)
|
3080/3580/3880/4180
|
|
门架缩回时高度Lowered Mast Height
|
h1(mm)
|
1720/1970/2080/2270
|
轮子,底盘
Wheels,Chassis
|
轮子 Wheel
|
|
聚胺酯轮polyurethane
|
轮子尺寸,前轮Wheel Size, Front Wheel
|
mm
|
￠250x75
|
轮子尺寸,后轮Wheel Size, Rear Wheel
|
mm
|
￠80x80
|
附加轮（尺寸）Additional wheel
|
mm
|
￠115x50
|
轮,前后数量（x=驱动轮）
Wheel numbers(x=drive wheel)
|
|
1x+2/4
|
平衡轮轮距Thread,Front
|
b10(mm)
|
641
|
后轮轮距Thread,Rear
|
b11(mm)
|
370/510
|
性能数据
Performance
|
行驶速度,满载、空载
Travel Speed,laden/unladen
|
Km/h
|
5/6
|
提升速度,满载/空载
Lift Speed,laden/unladen
|
m/s
|
0.1/0.12
|
下降速度,满载/空载
Lower Speed,laden/unladen
|
m/s
|
0.15/0.12
|
最大爬坡能力,满载/空载
Max.Gradient Performance, laden/unladen
|
%
|
8/10
|
行车制动 Service Brake
|
电磁制动 Electromagnetic
|
电动机
Motor
|
驱动电机功率Drive motor power
|
KW
|
1.2
|
提升电机功率Lifting motor power
|
KW
|
3
|
蓄电池电压/额定容量
Battery Voltage/nominal capacity
|
V/Ah
|
24/210
|
蓄电池重量 Battery Weight
|
Kg
|
210
|
蓄电池尺寸（长x宽x高）
Battery Size(Lenght X Width X Height)
|
mm
|
610x202x540
|
驾驶员耳边噪音等级符合DIN12053
Sound level at driver‘s ear acc.to DIN12053
|
dB(A)
|
70
|
|
