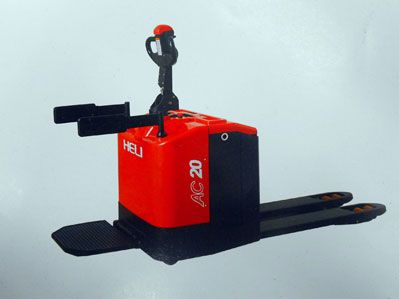

名称:乘架式电动托盘搬运车 |  | 编号:Pro201231014177 | |  | | |
型号 CBD20-460
额定载荷:2000 kg
电瓶容量;270 Ah
充电器:50A外置卧式充电器
行走电机:1.5kw直流卧式
起升电机:2kw直流
控制器:Curtis直流200A
标配电子助力转向系统
高性能&高可靠
· 交流驱动系统使整车反应更迅速,控制更精确,运行更平稳,电瓶使用寿命更长。
·特殊设计的交流驱动电机,提供强大动力,在满载工作情况下,保持8公里/小时的高速行驶,更强的满载爬坡能力,使该车具备卓越的高负荷工作性能。
·最新的交流控制器,质量可靠,性能优异,具有再生制动、反向制动及多种参数可调功能,可使整车的运动性能达到不同作业状态下的最佳状态。
·世界一流的液压站,低噪音,小振动,密封性能好,空载满载下降速度自动调整,确保起升下降平稳可靠。
·高强度车身设计,适合高强度工作场所,使用寿命长。
·双油缸起升,车架左右起升连杆采用同步杆联接,使车子即使在偏载情况下,也能实现平稳起升下降。
·卓越的空托盘进出性能,使作业效率大大提高
·质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护,固定,大大降低了电器故障。
·创新的驱动浮动操作可调系统(DFA),实现了高速转弯时车身平稳、不倾斜;重载情况下,手柄操纵轻便灵活;根据不同工作场地,可调整手柄操纵力,降低操作者强度。
更安全
·前车架上的圆弧板设计,使前车架在上升过程中提高安全性,避免发生夹手事故。
·两种行驶速度,护臂闭合时,只能以一半速度行驶,护臂打开后可全速行驶,提高操作者的安全性。
·紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急反向行驶,使操作者避免受到伤害。
·紧急断电开关作为标准配置,只需按下紧急停止按钮就可以切断所有电源,车子立即停止。
·防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑。
易操作
·人机化设计的手柄头,美观、简洁,所有的操作功能均可在手柄上简单按钮轻松实现。
·人机化设计的控制手柄,方便左右手操作,提高驾驶舒适性。
·折叠式踏板,具有缓震功能,可消除操作者在行驶过程中路面给予的冲击。
·特有的DFA系统,使转向操作轻便灵活。
·踏板折叠后,可在较小空间内低速操纵。
·人性化的护臂结构,使护臂的开闭操作极为容易,并且具备较强的抗撞击力,真正起到护臂作用。
易维护
·车体后盖的拆装快捷方便,仅卸下4颗螺栓去掉后盖,主要关键零部件就能立即被检测维修,可用最短的时间更换车上每一个零件。
·直立式电机的使用,使电机、刹车等的检测、维修直接方便,维修性能大大好于横置式电机。
·交流驱动电机,无碳刷,基本无需维修,大大减少维护成本。
·控制器自我诊断系统,通过手持单元显示故障代码,解决故障更方便。
·一体式微动开关的设计,更换非常容易。
·计时器和电量表显示为标配,方便提醒操作者适时充电。
·电瓶箱盖易开启,方便对蓄电池补充蒸馏水或电解液。
型号
|
CBD20
|
额定荷载
|
Q (kg)
|
2000
|
动力形式
|
-
|
全电动
|
操作方式
|
-
|
乘驾式
|
载荷中心距
|
c(mm)
|
600
|
轴距
|
y(mm)
|
1480/1493
|
车轮
|
-
|
-
|
轮子类型
|
-
|
PU
|
轮子数量(驱动轮/平衡轮/承重轮)
|
-
|
1D+2B+4L
|
尺寸
|
-
|
-
|
全高(含操纵手柄)
|
h14 (mm)
|
1455
|
全长(踏板 折叠/放下)
|
l1 (mm)
|
1920/2336
|
车体宽度
|
b1 (mm)
|
790
|
最大起升量
|
h3(mm)
|
120
|
货叉最低高度
|
h13 (mm)
|
85
|
货叉厚度
|
s(mm)
|
55
|
货叉宽度
|
e(mm)
|
185
|
货叉长度
|
L(mm)
|
1150/1200
|
货叉外侧间距
|
b5 (mm)
|
540/685
|
最小转弯半径,踏板收起/放下
|
Wa(mm)
|
1735/2140
|
最小直角堆垛通道宽度,踏板收起/放下(托盘800 x 1200,1200沿货叉放置,间隙200)
|
Ast (mm)
|
2046/2435
|
最小直角堆垛通道宽度,踏板收起/放下(托盘1000 x 1200,1200沿货叉放置,间隙200)
|
Ast (mm)
|
2077/2090
|
性能
|
-
|
-
|
行驶速度,满载/空载
|
km/h
|
5/5
|
起升速度,满载/空载
|
mm/s
|
56/60
|
下降速度,满载/空载
|
mm/s
|
57/59
|
最大爬坡能力,满载/空载
|
%
|
5/7
|
制动方式
|
-
|
电磁 /再生
|
电机
|
-
|
-
|
驱动电机功率
|
kW
|
AC1.5
|
起升电机功率
|
kW
|
DC2.0
|
蓄电池电压/容量
|
V/ Ah
|
24/270
|
重量
|
-
|
-
|
蓄电池重量
|
kg
|
252/308
|
自重(包含蓄电池)
|
kg
|
795/854
|
|
| | |  | |
|
|
|
|
|
