产品展示 |
 |
|
|
|
|

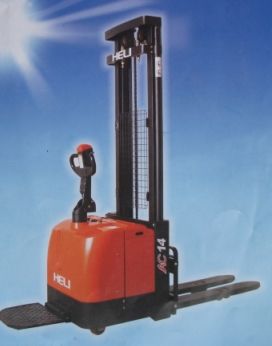

| 名称：合力CDD14-930电动堆垛车 |  | | 编号：Pro201231014177 | |  | | |
• 交流驱动，加装电子助力转向功能，极大减轻转向所需力量，提高驾驶的稳定性和舒适性
• 工字钢门架，双油缸设计，起升平稳，操作视野开阔
• 加配上坡增力油缸，防止上坡打滑
• 原装进口柯蒂斯电控、安普接插件、特制大号接触器，易损件不再易损
• 电子、机械双重起升限位，确保升降平稳安全
• 三速下降，满载慢速，空载快速
• 溢流阀防止超载，安全第一
• 开放式内部结构、编号线束布局清晰，方便维护
• 计时器和电量表随时显示电量使用情况，方便通知操作者适时充电。
• 可折叠的人机工程学踏板，减轻操作者的工作强度。
• 电瓶侧拉式设计，方便维修和更换，提高工作效率。
• 门架上装有电子限位开关，准确控制门架的最大起升高度，防止对起升电机造成损害。
• 门架上装有安全网，保护操作者免受意外伤害。
• 气弹簧自动复位铸造手柄；自动折叠踏板供选配
• 烤漆车体，流水线装配，保证工艺
• 达克罗处理螺钉，永不生锈
配置号
|
CDD14-930
|
CDD16-D930
|
CDD16-D920
|
特性
|
动力形式
|
全电动
|
操作方式
|
步行式/站驾式
|
额定荷载(Q)
|
kg
|
|
起升高度
|
mm
|
3000
|
3300
|
3600
|
门架缩回时最低高度(h1)
|
mm
|
1980
|
2135
|
2335
|
载荷中心距(c)
|
mm
|
600
|
轴距(y)
|
mm
|
1310/1325
|
车轮
|
轮胎类型
|
|
PU
|
轮胎数量(驱动轮/平衡轮/承重轮)
|
|
1D+L2+4
|
尺寸
|
作业时门架最大高度(h4)
|
mm
|
3500/3800/4100/4400
|
操纵手柄最大高度(h14)
|
mm
|
1430
|
全长(踏板收起)(l1)
|
mm
|
2050/1995/
|
货叉面长度(l2)
|
mm
|
1150
|
车体宽度(b1)
|
mm
|
850
|
货叉最低高度(h13)
|
mm
|
85/55
|
货叉尺寸，厚度/宽度/长度(s/e/L)
|
mm
|
40/100/1070
|
货叉外侧间距(b5)
|
mm
|
200~812样
|
支撑腿外宽
|
mm
|
/
|
最小离地间隙(m2)
|
mm
|
50
|
最小转弯半径，踏板收起/放下(Wa)
|
mm
|
1580/1990
|
最小直角堆垛通道宽度,踏板收起/放下(托盘0.8 x 1.2m,1.2m沿货叉放置,间隙200）
|
(Ast)mm
|
2180/2580
|
最小直角堆垛通道宽度,踏板收起/放下(托盘1.0 x 1.2m,1.2m沿货叉放置,间隙200）
|
(Ast)mm
|
2210/2600
|
性能
|
行驶速度，满载/空载
|
km/h
|
5/5
|
起升速度，满载/空载
|
mm/s
|
130/230
|
下降速度，满载/空载
|
mm/s
|
130/230
|
最大爬坡能力，满载/空载
|
%
|
5/7
|
制动方式
|
|
电磁 /再生
|
电机
|
驱动电机功率
|
kW
|
AC 1.5
|
起升电机功率
|
kW
|
DC 3.0
|
蓄电池电压/容量
|
V/ Ah
|
24/270/280
|
重量
|
蓄电池重量
|
kg
|
234
|
自重（包含蓄电池）
|
kg
|
1329
|
|
|
| | | |  | |
|
|
|
|
|
